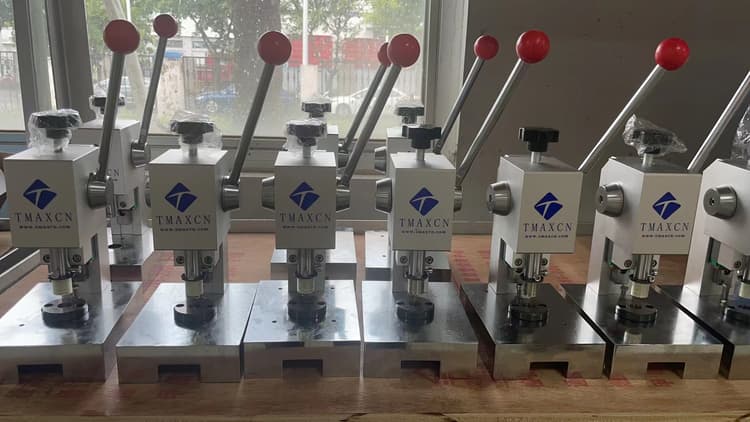

Manual Disc Punching Cutting Machine For Coin Cell Electrode(15, 19, 20 & 24 mm)

Machine model

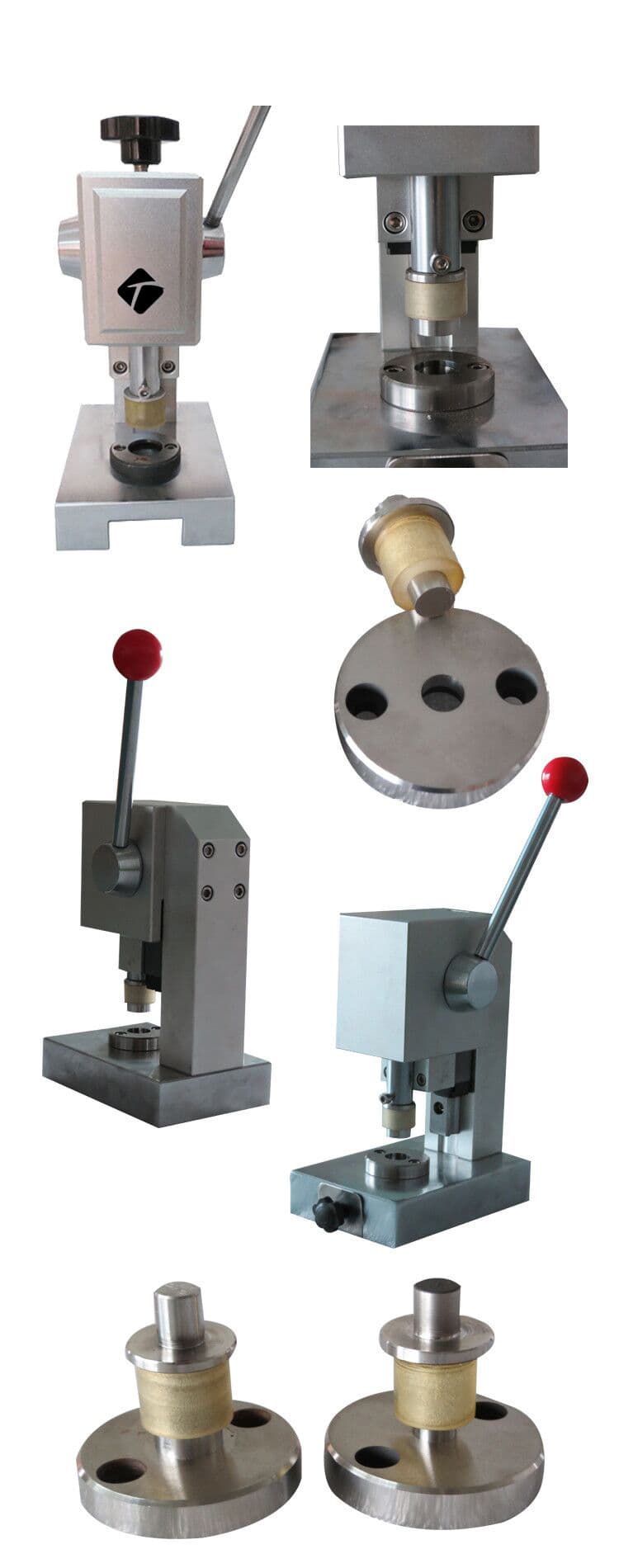

Die Punching Cutting Machine  TMAX-CP60

Operating

Manual

Punching size

Standard configuration : φ14mm punching die,

φ8-24mm can be chosen

Application Notes

For make CR2016, CR2025 or/and CR2032 coin cell batteries,

we will need at least three cutting dies:

A 15mm (for negative side case, which is 16.5mm in diameter)

B 19mm (for positive side case, which is 20mm in diameter)

C 20 mm (for separator to fully separate the electrodes)

For CR2450 coin cell:

20mm cutting die can be used for cutting electrode discs and the

24mm cutting die for either electrode or separator disc.

Punching stroke

25mm

Punching thickness

0.005-0.5mm electrode and separator

Advantages

Simple operation

Light weight

Can both cut electrode and separator

Dimension

120*150*240mm

Weight

About 15kg

Warranty

Two Years limited warranty with lifetime support
